Plataforma ASCOM: Ante todo instalaremos en nuestro portatil la plataforma ASCOM 6.4 SP1. Para ello descargaremos el fichero en el siguiente enlace: Encontraremos los controladores para Windows 7, 8 y W10. Previamente debemos asegurrnos que disponemos de la última actualizacion de Netframework https://ascom-standards.org/Downloads/Index.htm
Para manejar la montura deberemos instalar el EQASCOM adecuado para nuestra montura
Programas de captura y autoguiado: Una vez instalada la plataforma ASCOM procederemos con los programas que nos serviran para capturar las imágenes (ASICap o SharpCap) y hacer el autoguiado (PHD Guiding). En mi caso utilizao las cámaras ASI y he instalado ASICap. Debemos asegurarnos que windows reconoce el adaptador de RS232 a USB
Muchas monturas vienen con un puerto de guiado ST-4 que utiliza el conector RJ-12 que es el que utilizan los cables de teléfono. Este tipo de conexión permite enviar datos para el movimiento (4 secciones) y las otras dos una va a masa y la otra puede llevar una tensión de 12 V. Ello es importante ya que esta tensión podría provocar una avería.
PHD Guiding: Para empezar y después de alinear a la Polar escogeremos en el mando la opción PC direct mode que se encuentra en utilidades.

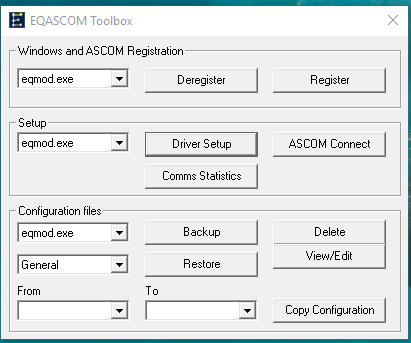

Ahora ejecutamos el EQASCOMToolbox.exe que encontraremos en archivos de programa y dentro la carpeta EQMOD.

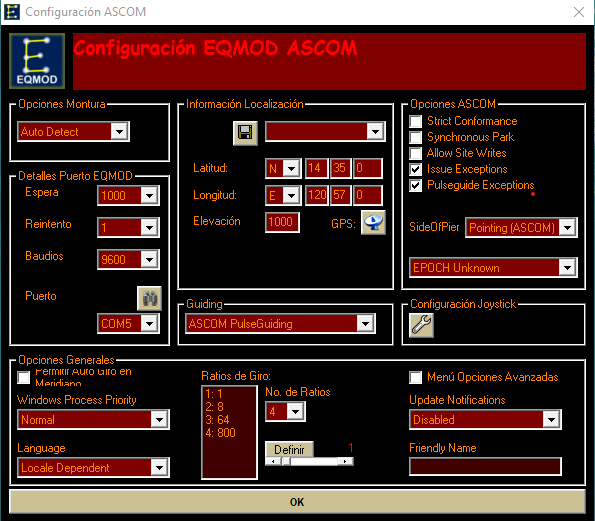

Pulsando sobre Driver Setup pasaremos a la siguente ventana:
En el puerto es imprescindible seleccionar el COM que ha asignado windows al cable USB RS232. En mi caso es COM5. Deberemos escogerlo del desplegable. Recordemos que podemos encontrar el puerto asignado en administrador de dispositivos. Una vez marcado el puerto y determinado el tiempo de espera, el de reintento y los baudios pulsaremos en OK y podremos cerrar la primera ventana.

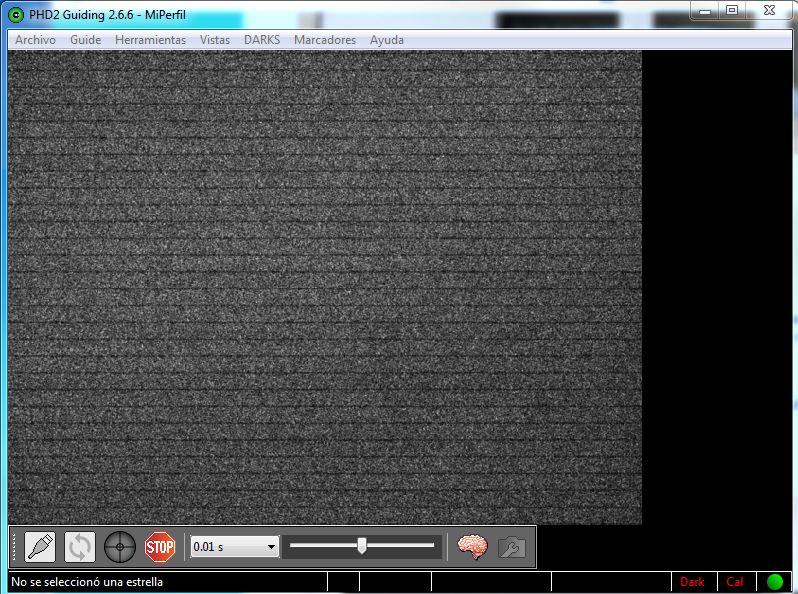

Podemos ejecutar el programa PHD2 Guiding.

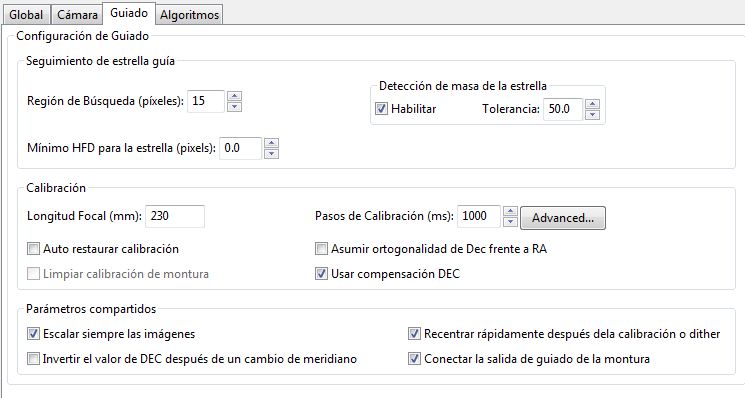

Un dato importante a introducir en este programa es la longitud de nuestro tubo guía. Para ello hacemos click sobre el cerebro que corresponde a la configuración.
En Longitud focal en mm anotamos la focal de nuestro tubo de guiado; en mi caso 230 mm.
Ahora damos al primer icono de la izquierda que nos abre un menú que permite escoger la cámara de guiado así como la montura que recibira los datos de la correccion (Si usamos el puerto de guiado ST-4 debemos escoger On-camera). Si en el PC hay otra cámara podremos seleccionar la que utilizamos para el guiado haciendo click sobre el icono de las dos flechas negra/verde.
Si volvemos a entrar en la ventana podremos desconectar o cambiar dicha configuración.

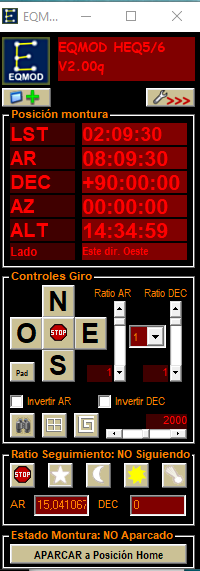

Si hemos escogido On Camera ya podremos guiar. Pero en el caso de utilizar el cable USB/RS232 deberemos escoger en montura la opción EQMOD EQ5 EQ6 y nos saldrá la ventana:
La montura debe estar conectada al cable RJ-12/ RS232 unido al RS232/USB. y el USB a un puerto del ordenador.
Si todo es correcto veremos los datos de la montura en posición de la montura.
Si pulsamos los botones N S E O podremos mover la montura hacia cada dirección. Si nos pegamos a la montura podremos oir como los motores entran en funcionamiento cada vez que pulsamos uno de los botones de desplazamiento.
El botón APARCAR a Posición Home resulta útil ya que ahora este es el mando de la montura.
El segundo botón empieza a presentar en pantalla lo que la cámara ve. El tiempo de exposición lo podemos cambiar en el desplegable pudiendo escoger otros valores. a la hora de hacer lo normal es tenerlo en valores comprendidos entre medio y un segundo.
Esto significa que la montura recibirá una correccción cada medio o cada segundo.
Con el tercer icono (mirilla) empezamos a guiar. Con el cursor clicamos sobre una estrella. bien definida. Ahora y durante unos segundos empieza el proceso de calibrado. Nosotros no debemos hacer nada. Una vez finalizado el programa empezará el guiado.
La calibración quedará almacenada en el programa hasta que salgamos de él o forcemos una nueva calibración. Debemos tener en cuenta que al dar al botón STOP no perdemos la calibración.
Podemos controlar el proceso de guiado abriendo la gráfica que encontraremos en la barra superior.
Stellarium controlando la montura SKY Watcher EQ6: También es muy recomendable intslar el programa (Stellarium) que nos permitira manejar nuestra montura a través de la plataforma ASCOM. hhttps://stellarium.org/es/
Debemos conectar: El cable RJ-12/RS232 (suministrado normalmente por el fabricante de la montura) desde el mando GOTO en el conector para RJ-12 hasta un adaptador USB /RS232 que deberemos comprar en un sitio de astronomía o electrónica.

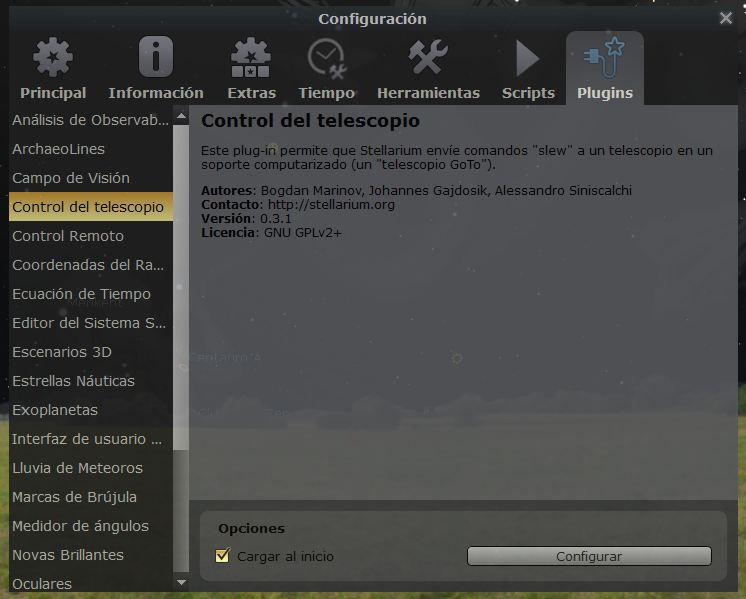

En Stellarium debemos abrir la Ventana de configuración (barra izquierda llave inglesa) y en Complementos (Plugins)seleccionar Control del telescopio

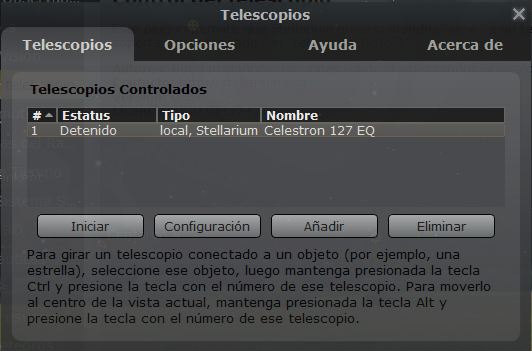

En Configurar y Añadir escribimos el Nombre de nuestro equipo (montura y telescopio)

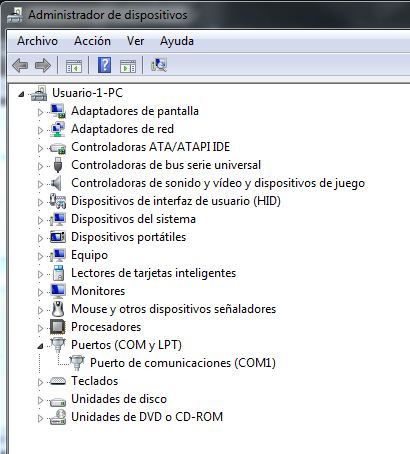

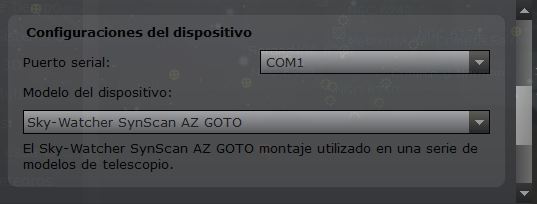

Ahora nos aseguramos que ha cogido el COM Si no lo hace deberemos buscar un driver adecuado. Debemos fijarnos en que puerto se ha instalado en este caso COM1
En mi caso: Modelo del
dispositivo (Sky-Watcher SynScan AZ Goto) para acabar damos a Aceptar.

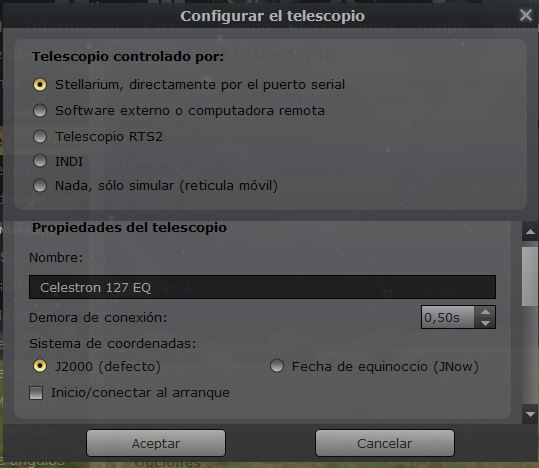

En esta pantalla y en el apartado propiedades del telescopio podemos bajar la barra de la derecha permitiendo indicar el COM en donde tenemos conectado el cable USB a RS232 así como el tipo y marca de la montura a controlar.

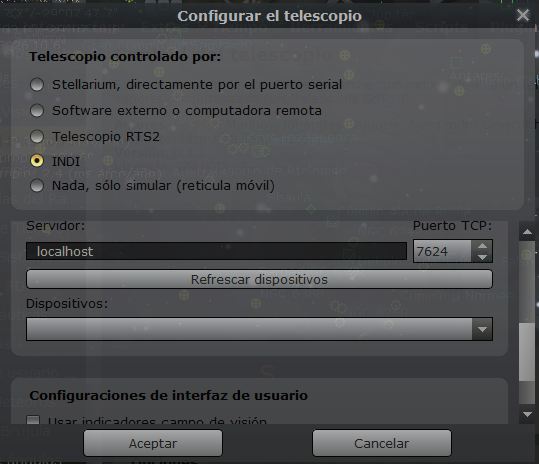

También en la configuración del telescopio y seleccionando INDI podemos indicar el puerto TCP.
Damos a Iniciar, Seleccionamos una estrella haciendo clic y al dar a CTR + 1 la montura empezará a moverse hacia el objeto seleccionado.
